Светодиодные / LED TV Экраны

Уличные светодиодные экраны.

Уважаемые Партнеры. Спасибо за Ваш интерес к данному разделу. Мы с удовольствием поможем своими познаниями для выбора оптимального решения. На сегодня нам известно не менее трех украинских компаний, позиционирующих себя как единственных производителей в Украине. И не менее 10 как крупных и надежных поставщиков. Думаем, наше портфолио поможет Вам выбрать.

Итак. Уличные экраны.

Все экраны собираются из модулей. Основные факторы влияющие на выбор решения для уличного применения:



1. Минимальное расстояние просмотра (регулируется расстоянием между пикселями);
2. Светосила (яркость). Определяет возможность работы в солнечный день при попадании солнца;
3. Используемые диоды ( влияет на срок службы экрана и равномерное изменение цветопередачи в процессе эксплуатации).



Немного подробнее

1.   Расстояние между пикселями и минимальное комфортное расстояние просмотра:



• 8мм – 5 метров;
• 10мм – 7 метров;
• 12мм – 9 метров;
• 16мм – 12 метров;
• 20мм – 16 метров;
• 25мм – 20 метров;
• 31мм – 25 метров;



Указанное расстояние является примерным, когда глаз человека получает однородную картинку. При уменьшении расстояния появляется зернистость. И чем ближе находится человек, тем зернистость больше.

2.  В 90% процентах случаев выбирается технология DIP. Реже SMD. При использовании внутри помещений выбор клиентов полностью противоположен – 90% это SMD. Пример фото модулей для сборки:

DIP P10mm outdoor:                                                 SMD P10mm outdoor:



Пороговый рубеж для солнечного дня составляет не менее 6000 Cd/m2. Практически все DIP решения на хороших диодах преодолевают эту планку. В различных моделях это от 6500 до 9000 Cd/m2.  Уличные SMD решения от 5000 Cd/m2.  Допускается использование внутренние  SMD решения с дополнительной защитой от внешних факторов в местах, где нет солнца (но надо учитывать, что яркость выбора должна быть не менее 2000 Cd/m2).  SMD решения имеют свои преимущества в виде возможности существенно меньшего шага пикселя (от 1,6мм). Это дает возможность уменьшить минимальное расстояние контакты.

3. Используемые диоды. В своей работе мы разделили данный аспект на 4 категории.

А) супер качественные. Это либо Cree (главный офис в USA), либо Nichia (Япония). Уж очень дорогое решение получается.

Б) высококачественные ES (красные) и Silan (зеленый и сини) Тайвань и Китай соответственно. В нашей практике – это самый лучший вариант. И срок службы реальный (до 10 лет), и равномерность цветопередачи одинакова.

В) качество без гарантий. Примеры Sanan, Hua can… При старте работы экрана видимых отличий нет. Но в процессе эксплуатации цветопередача может меняться не равномерно. Вы относительно часто можете видеть на наших просторах экраны в квадратных пятнах. Такой вариант допускается к рассмотрению для одноцветных изделий…но из практики мы не рекомендуем.

Г) Диоды производства Китай. Почти все Noname (или много Name). Нами в работе не рассматривается. В Китае достаточно большое количество производителей. Но гарантию даем мы на собранные экраны. И мы следим за качеством поступающих комплектующих еще до момента сборки. Экран достаточно дорогое изделие и мы хотели бы Вам рекомендовать не рассматривать данный вариант.

Также можно выделить используемые микросхемы. Они тоже нами поделены на 4 категории. Полный аналог по схеме использования диодов. Эти факторы суммарно влияют на цену изделия, срок службы и частоту ремонтов.



Думаем, у Вас сейчас будет вопрос – какая разница в цене за свои инвестиции?

С учетом уж очень большого количества модификаций и решений, постараемся показать на примере. Возьмем DIP  Р10. Рассмотрим на примере экрана 3040х2080мм. Без стоимости системы управления, несущей конструкции, монтажа…. Только стоимость электроники для экрана:

Вариант А – нет точных данных в виду отсутствия проектов. Ориентир +50% к цене Б.

Вариант Б – 1750 у.е. за 1 м2

Вариант В – 1500 у.е. за 1 м2

Вариант Г – 1300 у.е. за 1 м2.

Выбор за Вами.

Пример приведен условно. Чем больше формат – тем дешевле единица площади. И наоборот. Кроме того, к экрану необходима система управления. В стандартном варианте данная система предусматривает использование компьютера для передачи видео сигнала. Для стандартных уличных экранов такая система обходится в 800-1000 у.е. Вне зависимости от размера и выбранных диодов. При выборе небольшого формата, как например для полноцветной вывески, можно использовать систему без компьютера с контроллерами со встроенной памятью. Такая система обойдется примерно в 100-150  у.е. за 1 м2.. Проще в работе при относительно не частой смене информации. Ограничения – 128 mb.

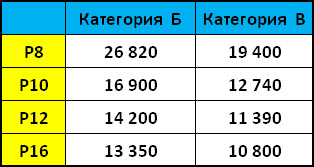

Ниже приведены ориентировочные цены:

*Цены приведены в ГРН за м2. Расчетный курс взят 10 грн/USD
*Цена корректируется на день оплаты

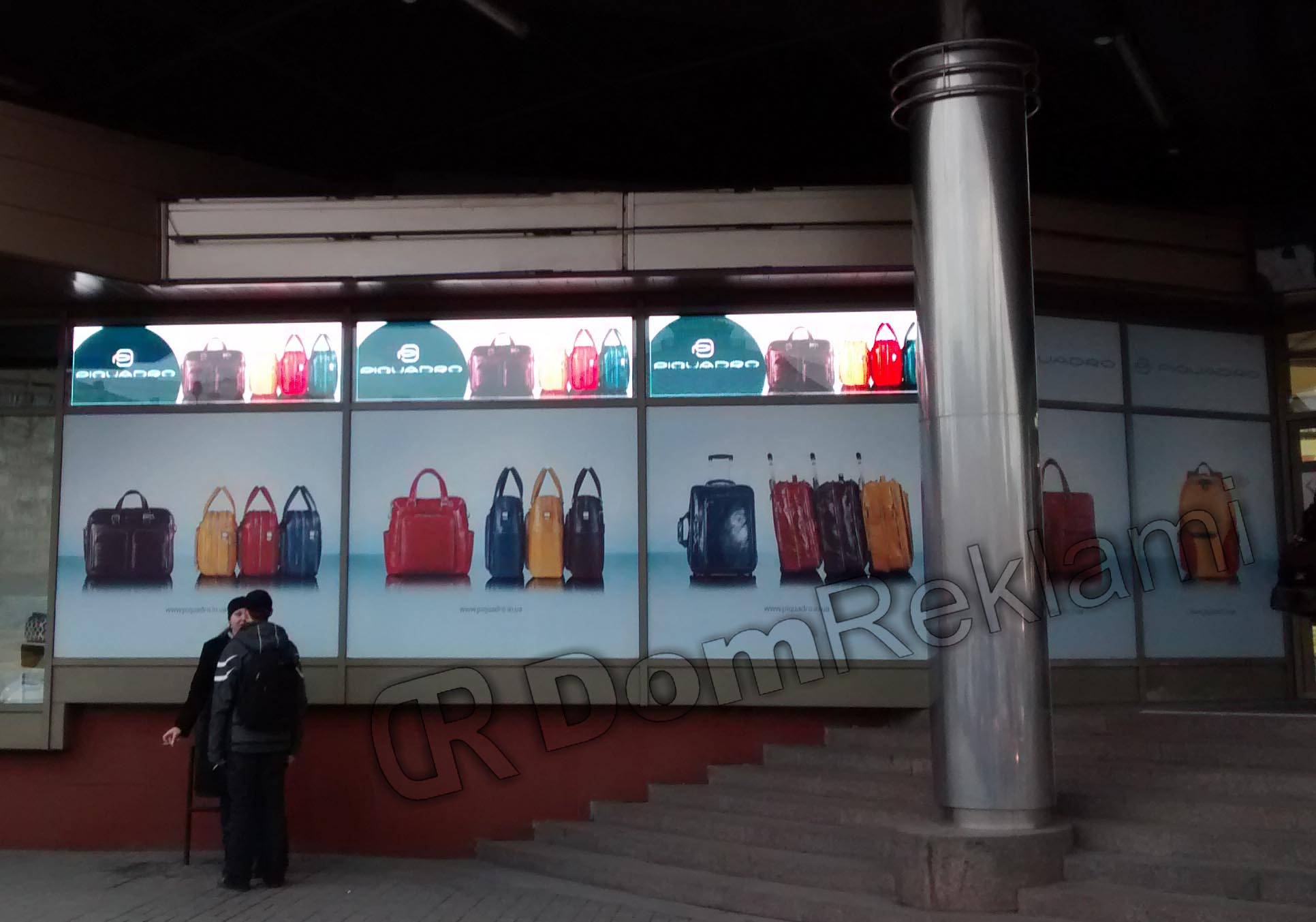

Примеры наших работ:
